Правила ухода за конструкциями безрамного остекления
Инструкция
Безрамное остекление - это высококачественная, современная система остекления Вашего балкона, отвечающая всем требованиям и нормам европейского строительства.
Производственная Сборка и Монтаж системы остекления должны осуществляться специализированными производственными и строительными фирмами. Специалисты должны иметь соответствующие сертификаты и лицензии на проведения данных видов работ.
1. Назначение изделия
Безрамное остекления балконов и лоджий жилых и административных зданий без архитектурных изменений фасада. Остекление эффективно защищает внутреннее пространство балкона от пыли, ветра, шума.
Область применения - без ограничения.
Внешний вид остекления представляет собой сплошную стеклянную стену без вертикальных стоек. Балконное остекление можно полностью открыть.
Данная конструкция позволяет остеклить балконы и лоджии любой конфигурации.
2. Состав изделия
Система состоит из верхнего и нижнего несущих профилей, и комплекта створок. Створки представляют безопасное стекло (закаленное с притупленными или отшлифованными кромками), толщиной 6, 8, 10, 12 мм и приклеенного к нему при помощи однокомпонентного полиуретанового клея сверху и снизу створочного профиля. Несущие и створочные профили изготовлены из алюминия, окрашенного порошково-полимерными красителями.
Стыки створок герметизируются при помощи прозрачных уплотнителей, надетых на боковые торцы стекол.
Детали конструкции выполнены из стойких к атмосферным воздействиям материалов: алюминия, нержавеющей стали, полиамида, ПВХ, и т.д.
3. Устройство и работа
В базовой системе первая створка является только поворотной. Остальные створки сдвигаются к первой до упора и открываются. Весь пакет створок фиксируется при помощи защелок. В закрытом положении первая створка фиксируется верхним и нижним замками. Движение створок по направляющим происходит без особых усилий. Возможно объединение нескольких систем безрамного остекления в одну.
1) Открывание системы
Открывание системы начинается с поворотной створки.
- повернуть ручку нижнего фиксатора на 180 градусов
- потянув за <ручку>, открыть верхний фиксатор
- открыть поворотную створку
Внимание: Угол открывания поворотной створки, при котором возможно открывание остальных створок, от 60 до 120 градусов.
- сдвинуть соседнюю подвижную створку в сторону открытой поворотной створки до упора и открыть ее.
При начальном угле открывания 0-15 градусов поддерживайте створку в направлении А (направление петель)(см. Рис.1).

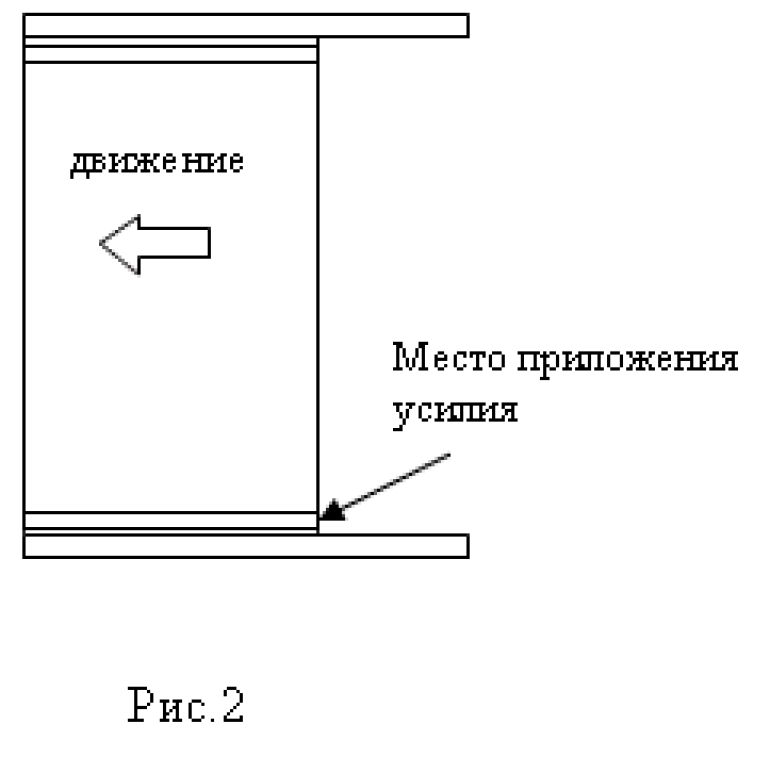

Перемещайте створку по направляющим взявшись рукой за нижний профиль створки со стороны противоположной направлению движения створки (см. Рис.2).
Таким же образом открываются остальные створки.
Внимание: Замок на последней открывающейся створки в открытом состоянии необходимо защелкнуть с ответной частью, расположенной на предпоследней створке. Тем самым предохраняется весь <пакет> стекол от внезапного порыва ветра.
2) Проветривание:
- повернуть ручку нижнего фиксатора на 180 градусов
- открыть верхний фиксатор, потянув за ручку из оргстекла, и не ослабляя натяжение шнура открыть створку на угол 0-45 градусов. Затем, ослабив натяжение шнура, зафиксировать ригель верхнего замка в нужном пазе фиксатора.
4) Средства измерения, инструмент и принадлежности
Для регулировки системы необходимы следующие инструменты:
- ключ шестигранный 2,5мм с поворотной головкой
- ключ рожковый 13мм
- ключ рожковый 10 мм
- отвертка крестовая
Внимание: Не производите регулировку системы самостоятельно.
Производить регулировку системы должны только специалисты фирмы устанавливающие систему или специалисты по гарантийному обслуживанию.
5) Маркировка и пломбирование
Все стекла системы безрамного остекления должны иметь фирменный логотип. Каждая партия изделий должна иметь документ о качестве.
6) Упаковка, хранение и транспортирование системы.
Упаковка и транспортирование системы осуществляется также, как и оконных блоков из алюминия согласно ГОСТ 21519-84.
Требования по технике безопасности
Для обеспечения длительной и безопасной работы системы безрамного остекления необходимо строго соблюдать приведенные ниже требования.
При отказе фурнитуры, любых нарушениях работы безрамного остекления - не пытайтесь самостоятельно отремонтировать систему. Следует обращаться в отдел гарантийного обслуживания фирмы производителя.
Соблюдайте следующие требования: При открывании не нагружайте створки дополнительной нагрузкой в вертикальном направлении В (см. Рис.1)
- Не висните на створках при открывании.
- Не оставляйте створки в открытом положении без фиксации замком всего стекольного пакета или фиксатором проветривания (только для поворотной створки). Самопроизвольное захлопывание створки может привести к травме.
- Не допускайте ударов посторонними предметами по стеклу. Не допускайте ударов створок при открывании о стены балкона или соседние створки.
- При перемещении створок по направляющим, не оставляйте руки между створками. Это может привести к травме.
- При закрывании створок не ставьте руки между направляющим профилем и створкой.
Категорически запрещается:
Самостоятельная регулировка конструкции, откручивание или ослабление крепежных гаек, винтов, снятие отдельных деталей или узлов.
Общие рекомендации
В системе использовано одинарное закаленное стекло 8, 10 или 12 мм. Закаленное стекло при разрушении распадается на осколки без острых кромок, размером не более 50 мм.
В холодное время при закрытых створках безрамного остекления (особенно при открытых окнах или дверях, выходящих на балкон) возможно выпадение конденсата (даже наледи) на стекле. Во избежание этого необходимо оставлять поворотную створку в режиме проветривания.
Материалы, из которых изготовлены элементы системы,- высококачественные, стойкие к воздействию окружающей среды. Тем не менее необходимо исключить попадание на стекло и профили системы сильных органический и минеральных кислот, щелочей, растворителей.
Не допускается протирание стекол тканью и материалами, содержащими абразивные включения.
Правила ухода за остеклением
1. Указание по очистке от загрязнения.
Створочные и направляющие профили окрашены порошково-полимерными красителями. Грязь, которая оседает в процессе эксплуатации на металлических поверхностях, удаляется при помощи слабого мыльного раствора, слабого раствора чистящих средств типа, раствора стиральных порошков. Категорически запрещается использовать для удаления загрязнения наждачную бумагу или чистящие средства, содержащие абразивные материалы, кислоты, растворители.
2. Указание по очистке стекла от загрязнения.
В системе используется закаленное стекло толщиной 8, 10, 12мм. Грязь, которая оседает на поверхности стекла, удаляется с помощью воды или нейтрального моющего средства, не содержащего растворители. Моющее средство необходимо нанести на центральную часть стекла, затем мягкой тряпочкой без абразивных включений круговыми движениями протереть стекло.
