Алюминиевые складные системы Schüco: Расчёт нагрузок, ветрозащита и дизайн интерьера

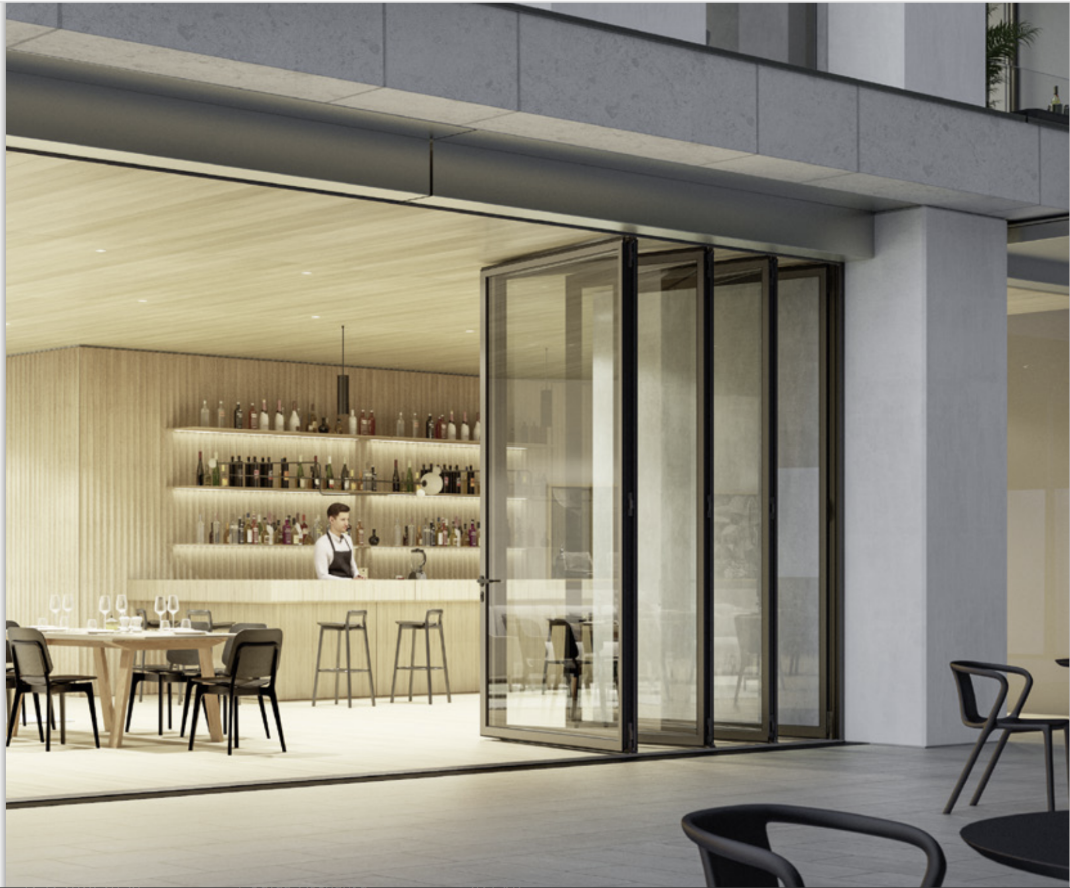

Архитектура современного здания стремится к стиранию граней между интерьером и экстерьером. Складные системы остекления — это не просто тренд, а функциональная необходимость, позволяющая организовать свободную планировку и максимизировать световой поток. Компания Schüco представила обновленную платформу AS FD 75/90.HI, которая решает ключевые задачи проектировщиков: от веса створок до защиты от взлома.
В этом обзоре мы разберём технические характеристики новинки, которые имеют значение на стадии чертежей.
Две системы — одна философия: AS FD 75 и AS FD 90.HI
Ключевое различие — монтажная глубина и максимальная высота створки:
| Параметр | Schüco AS FD 75 | Schüco AS FD 90.HI |
| Монтажная глубина | 75 мм | 90 мм |
| Видимая ширина профиля | 90 мм (минимальная) | 90 мм |
| Макс. высота створки | 3000 мм | 3500 мм |
| Макс. ширина створки | 1500 мм | 1500 мм |
| Макс. вес створки | 150 кг | 150 кг |
| Толщина стекла | 8–50 мм | 23–65 мм |
Теплотехника: формулы для энергоэффективности
При проектировании энергоэффективных объектов ключевым становится приведённое сопротивление теплопередаче. Для системы AS FD 90.HI заявлен впечатляющий показатель: значение Uw достигает 1.0 Вт/(м²K) при комбинации: стеклопакет Ug=0.7, габариты 2500x2725 мм.
Для AS FD 75 этот показатель составляет 1.3 Вт/(м²K) при аналогичных условиях. Это позволяет использовать системы даже в суровых климатических зонах без риска промерзания профиля.
Устойчивость к нагрузкам: что нужно заложить в спецификацию
Складные системы испытывают колоссальные ветровые и эксплуатационные нагрузки. Платформа AS FD 75/90.HI сертифицирована по европейским нормам:
- Ветровая нагрузка: до класса B4 (для FD 90.HI) и B3 (для FD 75). Это означает устойчивость к ураганным порывам.
- Воздухопроницаемость: класс 4 (максимально герметично).
- Водонепроницаемость (ливень): класс 9A — гарантия сухости порога даже при косом дожде.
- Взломостойкость: RC 2 / PAS 24 (повышенная защита от взлома с использованием простых инструментов).
Архитектурные детали: ширина створки на выбор
Для достижения идеального визуального минимализма система предлагает две ширины профиля створки:
41 мм — итоговая видимая ширина 90 мм. Используется со штапиком 15 мм. Идеально для объектов с акцентом на максимальное остекление.
48 мм — видимая ширина 104 мм. Стандартный заход стекла 22 мм. Рекомендуется для тяжёлых стеклопакетов и общественных зданий.
Почему это надёжно: инженерия сборки
Частая проблема сложных систем — люфт и провисание створок спустя год эксплуатации. Schüco решила это на этапе проектирования профиля:
- Интеграция вставных профилей: Большинство упоров и соединителей уже интегрированы в основной профиль створки. Это снижает риск ошибки при сборке на 30%.
- Регулируемые профили и каретки с защитой от снятия (Guide carrier with tolerance) — допускают погрешности монтажа до 5 мм без потери функциональности.
- Усиленные профили рамы: обеспечивают жёсткость при весе створки в 150 кг.
Три решения порога
В зависимости от задач доступны три типа профиля порога (общие для обеих систем):
- Низкий (доступный для МГН).
- Высокий (максимальная герметизация).
- Терморазрывный (для неотапливаемых/отапливаемых зон).
Резюме для архитектора
Schüco AS FD 75/90.HI — это не просто «дверь-гармошка». Это инженерная платформа, где:
- Есть выбор между экономичной высотой створки (3000 мм) и панорамной (3500 мм).
- Гарантируется класс водонепроницаемости 9A (без луж внутри).
- Профиль створки может быть узким (41 мм) для эстетики или широким (48 мм) для тяжелых стеклопакетов.
- Система прощает ошибки сборки и защищена от снятия створки с петель (антивандальность).
